在日常生活中，特別是施工工地上，觸電事故是時有發生的。觸電的危害程度并不直接決定于電壓，而是決定于流過人體電流大小和接觸時間的長短，而降低觸電時流過人體的電流值的有效措施是采用保護接地。下面通過有保護接地和無保護接地情況下，故障線路對人體的危害程度進行簡單分析對比（只對單相故障分析），說明保護接地的作用。

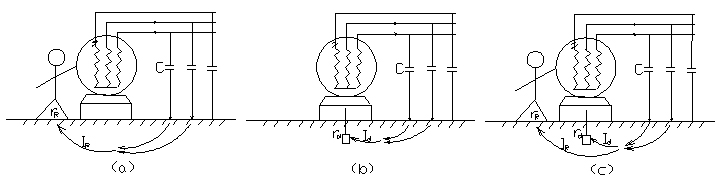

１、對于圖，設備（或燈具等）的外殼未接地保護時，當絕緣層破損或損壞后，外殼將帶電形成對地電壓Ｕd（最壞時Ｕd=220V），當人觸及外殼即與故障相的對地電壓接觸時，根據歐姆定律有：ＩＲ=Ｕd/rＲ
式中，ＩＲ：通過人體電流，rＲ：人體電阻。
人體的電阻不是固定不變的，它跟人體的皮膚完整狀況、精神狀況、環境干燥情況等等因素有關。如果人體的皮膚有所破損或淋濕時，人體電阻rＲ最低時只有800至1000歐姆，以最低電阻及最壞時情況計算，則通過人體的電流為275mA至220mA。有關研究經驗告訴我們：50Hz的工頻交流電，當電流達到10mA以上時，就開始對人體健康產生危害，50mA以上時會(huì )引起人體呼吸困難，肌肉麻痹，如果沒有采取有效的醫療救治措施，將對生命產生危險。數字說明，沒有接地保護裝置時，故障相通過人體的電流遠遠超過人體所能忍耐的電流。

２、對于圖，設備（或燈具等）的外殼有接地保護時，則故障時設備外殼上的對地電壓流經接地保護裝置的電流為：Ｉd＝Ｕd/rd
式中，Ｉd：?jiǎn)蜗嘟拥仉娏鳎瑀d：接地裝置的電阻。
以目前設計要求的電氣系統和工地上臨時用電的各類接地保護裝置綜合考慮，接地電阻****時不大于10歐姆，這樣，流過接地保護裝置的電流將達到22A以上，當接地保護裝置的電阻更小時，通過裝置的電流將會(huì )更大。說明有故障時，絕大部分的電流通過接地保護裝置流入大地。

３、對于圖，當人體觸及有接地保護裝置的設備（或燈具等）外殼時，接地電流將同時沿著接地體和人體兩條通路流過（實際上，人體與接地保護裝置形成并聯關系），此時，相應流過人體的電流為：

式中，rＲ：人體電阻，rd：接地裝置電阻。
由上式可知：接地保護裝置的電阻rd越小，通過人體的電流越小，因而，只要適當地選擇rd，人體即可免除觸電的危險。（☆ 鄭輝忠 圖／文）
